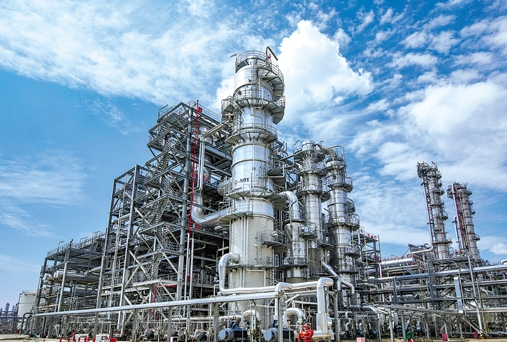

图1 乙烯装置
在石油化工企业中，乙烯装置用蒸汽量大，尤其是乙烯装置的裂解单元，该单元需要使用大量的稀释蒸汽，而装置自产的稀释蒸汽量满足不了要求，需要补充较高等级的蒸汽。如果将低等级蒸汽进行提压后作为稀释蒸汽使用，不仅可以回收放空的低等级蒸汽，还可以节约高等级蒸汽。以80万吨/年乙烯装置为例，使用稀释蒸汽200t/h，其中有50t/h是来自高等级蒸汽的减温减压，同时有20-40t/h低等级蒸汽的放空。
SER蒸汽提压技术：该技术是利用相关的设备将低等级蒸汽提压替代较高等级蒸汽，从而减少低等级蒸汽放空，降低高等级蒸汽减温减压的一种技术。该技术具有技术先进，转换率高；撬装设备，安装方便；自带控制，自动运行；规格齐全，按需定制等特点。另外该技术改动工作量不大，装置运行期间也可实施。
图2 乙烯装置稀释蒸汽系统DCS图
增上一台SER蒸汽能量回收机组以及变频率，增加对应的蒸汽管线，增加对应的反喘振系统等。施工周期2个月。
项目实施后，可以回收所有的低压放空蒸汽20-40t/h，效益1600-3200万元/年，投资回收期＜1.5年。
推广潜力：全国有乙烯装置约20-30套，每套平均效益1500万元/年，总市场潜力3-4.5亿元。
若需进一步合作或授权请联系慧得知识产权部（电话：021-58858850-819），未经许可不得使用，侵权必究！
