摘要: 以加氢裂化高压换热器 E3403 为研究对象，从工艺参数、设备选型及工程设计等方面进 行分析，确定换热器腐蚀失效的机理，并提出了有针对性的解决措施。分析表明: 换热器的主要失 效原因为 NH4Cl 结晶引起的垢下腐蚀，原料油携带的氯和氮是产生 NH4Cl 结晶的主要因素。为确 保换热器长周期安全稳定运行，提出了以下防控措施: 在电脱盐过程中增加氯转移剂，降低原油中 的有机氯; 将注水方式改为专用注水喷头，注除盐水改为注除氧水。
关键词: 加氢裂化; 高压换热器; 垢下腐蚀; NH4Cl; 结晶
中石油长庆石化1.2Mt/a加氢裂化装置热高分气/冷低分油换热器E3403，管程为上进下出的高压热高分气，温度由180℃冷却至130℃进高压空冷器A3401，壳程为下进上出的冷低分油，温度由40℃换热至130℃(见图1)。热高分气/冷低分油换热器E3403，属于高/低压螺纹锁紧环式换热器，型号为DFU1100-11.34/1.98-455-6.2/19-2/2，换热器管束材质为08Cr2AlMo，管箱材质为15CrMo(锻)，壳体材质为16MnR。换热器于2015年和2019年发生两次内漏。
01外观分析
2019年7月检修时打开换热器，发现管束严重堵塞，内窥镜检查结果显示管束弯头处存在白色固体垢物，见图2。
02物相分析

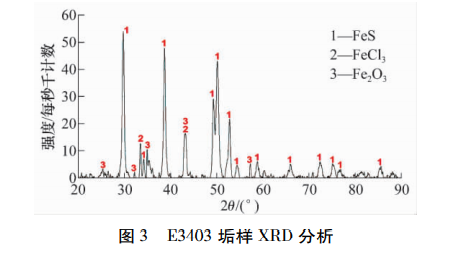

取垢样进行X射线衍射分析(XRD)，结果显示腐蚀产物主要有FeS，FeCl3和Fe2O3(见图3)。Fe2O3含量较高是因为在检修前对换热器进行了吹扫以及暴露在空气中，部分物质被氧化；FeS和FeCl3含量均较高说明腐蚀是由硫化物和氯化物引起的。
上述检测表明：E3403垢样中含有硫化物和氯化物，加氢裂化原料中含有S，N及Cl等元素的化合物。当这类化合物与H2反应时生成H2S，NH3及HCl等气体，加氢反应流出物进入到冷却系统时，温度逐渐降低，气相中的H2S，NH3及HCl等气体相互发生反应生成NH4HS和NH4Cl，在换热器内产生垢下腐蚀。NH4HS分解温度在120℃左右，换热器管程最低温度130℃，因此排除NH4HS引起的垢下腐蚀。
系统中的氯来源主要有2个，分别为原料油和新氢带入的氯。
①氢气中氯含量分析
加氢裂化装置中所用的氢源为重整氢，重整氢进入加氢裂化装置前要经过脱氯罐脱氯。LIMS系统近3年数据显示重整外输氢中氯含量均为零，满足行业要求指标(不大于0.5μL/L)，排除新氢带入氯的可能性。
②原料油中氯含量分析
表1为原料油性质。
从表1中可以看出：原料油中的氯平均质量分数大于9μg/g，超过了加氢装置的控制指标(不大于1μg/g)，因此判断氯来源为原料油。
③NH4Cl结晶温度测算
经测算得到的系统Kp值如下：
图4 NH4Cl的沉积曲线
利用测算的Kp值可以从图4中查出系统NH4Cl的结晶温度。
从图4得到NH4Cl的结晶温度约为192℃，而换热器E3403管程的进口温度为180℃，出口温度为130℃，均达到氯化铵的结晶温度，所以高压换热器E3403内部出现铵盐结晶现象。沉积的铵盐吸水形成高浓度强酸环境，造成管束泄漏。且氯离子半径小，有未成键的孤对电子和很强的电子亲和力，极易与金属产生离子反应，故最容易穿透金属保护膜内极小的孔隙，溶解FeS保护膜，使其结构发生变化，新的金属表面再次暴露出来，从而继续受到腐蚀。
02注水形式的影响

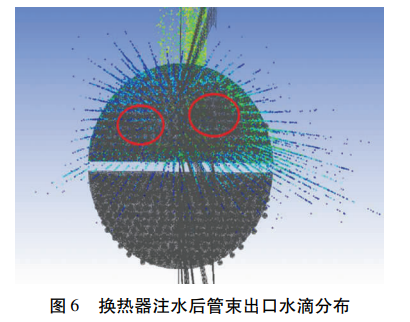

换热器E3403前设置有注水点，注水方式为传统注水，水通过管道直接注入。因为水的密度远高于气体，导致注入水后，气液混合效率低，水无法彻底洗涤油气中的铵盐，用fluent模拟直管注水(见图5和图6)，从分布图中可以看出，水在换热器内部出现偏流。

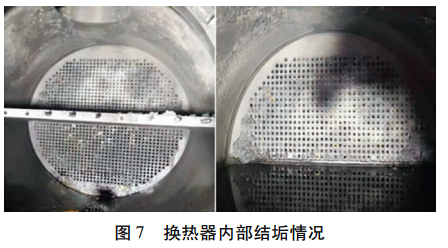

检修时打开换热器管束，发现结盐位置与上述模拟位置基本吻合(见图7)，因此判断换热器内部区域长期没有液态水，无法洗涤铵盐。
03注水量的影响
根据API932-B中要求注水点必须有25%液态水才能保证铵盐的充分溶解。由标准中注水量经验计算，注水点确保有25%液态水，理论需注水10.12t/h，目前注水总量7.5t/h，不能满足理论注水需求。
从前面的讨论中可以看出，产生腐蚀的原因是NH4Cl结晶引起的垢下腐蚀，注水的不合理使其无法得到保护，建议采取相应措施降低腐蚀风险。
01降低原料氯含量

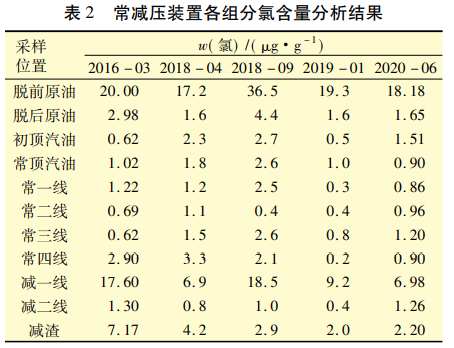

控制原料中氯含量，分析氯来源，为此对常减压装置进行氯平衡分析，结果见表2。
经过对常减压装置氯来源分析，加氢裂化原料氯来自减一线。因此降低原料氯含量需要从源头进行治理，建议上游常减压装置密切监控原油氯含量，优化电脱盐运行，电脱盐增加氯转移药剂。
02改变注水形式

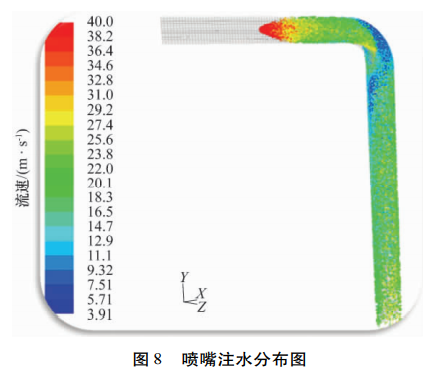

《中国石化炼油工艺防腐蚀操作细则》规定，注水方式可采用使水均匀分散的喷头，喷射角度以不直接冲击管壁为宜。使用喷嘴能增大气液接触面积，充分洗掉油气中的铵盐，用fluent模拟喷嘴注水，与图5工艺条件相同，注入的水在换热器管束内能均匀分布(见图8)，可以达到冲洗铵盐的目的。
03注水改为除氧水

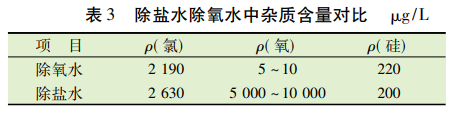

《中国石化炼油工艺防腐蚀操作细则》规定，加氢装置高压换热器前的注水水质应使用除氧水或临氢系统净化水。目前加氢裂化注水为除盐水，除氧水和除盐水中杂质含量对比见表3，除盐水中氧含量远高于除氧水中氧含量，氧的存在会加速氯对不锈钢的腐蚀，建议改为注除氧水。
04注入高温缓蚀剂
在NH4Cl结晶温度前注入加氢专用高温缓蚀阻垢剂，可以有效分散黏附在管壁上的NH4Cl盐垢，并阻止新的盐垢形成，防止垢下腐蚀的发生。
05材质升级
换热器管束材质为08Cr2AlMo，此材质为早年研制的针对硫化氢、氯化氢腐蚀的低合金钢，Cr和Mo含量较低，耐蚀性有限，不适合目前的环境，建议选用新型抗点蚀性能更好的材质，例如：N08367，904L或825合金材质。
06加氢反应后脱氯
由于加氢裂化原料氯含量较高，该原料经过加氢反应后，基本全部转化为HCl，因此借鉴连续重整预加氢装置的设计，考虑在反应器和高压换热器之间增加脱氯吸附罐。
以加氢裂化高压换热器E3403为研究对象，从工艺参数、设备选型以及工程设计等方面进行分析，揭示换热器腐蚀失效的机理，并提出有针对性的解决措施，得出如下结论：
①引起加氢裂化装置高压换热器E3403腐蚀泄漏的原因是NH4Cl垢下腐蚀。
②加氢裂化原料油携带的氯和氮是产生NH4Cl铵盐结晶的主要因素。
③为降低腐蚀，建议在常减压电脱盐过程中增加氯转移剂，降低蜡油中的有机氯；将注水形式改为专用注水喷头，注除盐水改为注除氧水；对加氢裂化装置高压换热器管束材质进行升级，建议使用N08367，904L，825合金材质。
引用格式: 韦 勇． 加氢裂化高压换热器的腐蚀泄漏及对策［J］． 石油化工腐蚀与防护，2021，38( 1) : 14-17．
来源：石油化工腐蚀与防护（期刊） 2021 年第 38 卷 第 1期
