项目背景
慧得节能自主研发的VHEX微分换热器于2021年在中石化山东某炼化企业常减压装置和催化裂化装置投用，2025年4月迎来首次大检修，实现连续稳定运行4年的长周期运行记录。

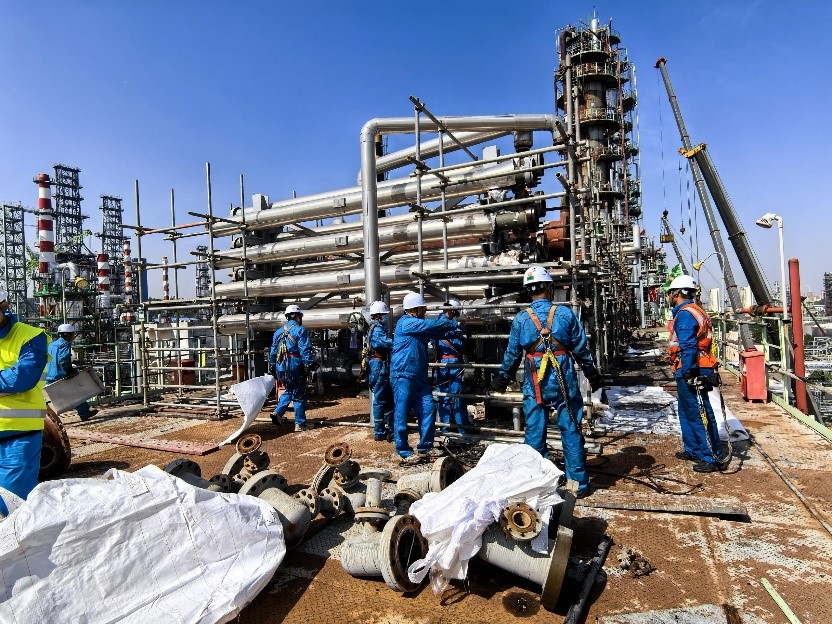

图1 检修抽芯现场20250423
一、抽芯检查
- 管束检查：1）管程轻微结垢。除热端含盐污水入口第二管程轻微污垢（部分原因是停工污泥沉积所致），其余管束保持较为洁净的工作状态。2）壳程基本无垢。抽出管束后检查，换热管外看不到明显的垢层，仅发黑，粘附一层油性膜。见图2。
-管箱检查：管箱内无明显垢层。见图3。
- 内部密封：管程和壳程未发现内漏痕迹。
- 管板-壳体焊接接头无应力裂纹。
二、传热性能
- 高效传热性能：温差衰减率，电脱盐罐的原油进出口温差从第一年的3.5℃增至第四年的4.1℃，年均衰减仅0.15℃/年，显著优于传统换热器0.5℃/年的性能衰减曲线。
图2 管束检查
图3 管箱检查
二、技术优势解析
三、创新点
- 采用梯度微通道设计和流体动力学优化技术延缓结垢
- 表面功能化处理技术降低污垢附着能
四、客户价值量化
1）电脱盐装置：原位更换现有的管壳式换热器：
-回收余热降电脱盐罐温降，提高原油换热终温
- 延长运行周期3倍以上
-减少循环水消耗。
-改善原油-水的混合性能
2）催化裂化装置：在水槽冷却器之前增上微分换热器
- 回收油浆余热，节约蒸汽1-1.5t/h；
-减少除盐水消耗；
-投资回收期1年以内。
现场纪实：
"管箱开启瞬间，看到绝大多数换热管依然通畅，无明显垢层，看来今后不再需要给客户解释设备的长周期运行问题了。"
——慧得节能现场技术负责人
